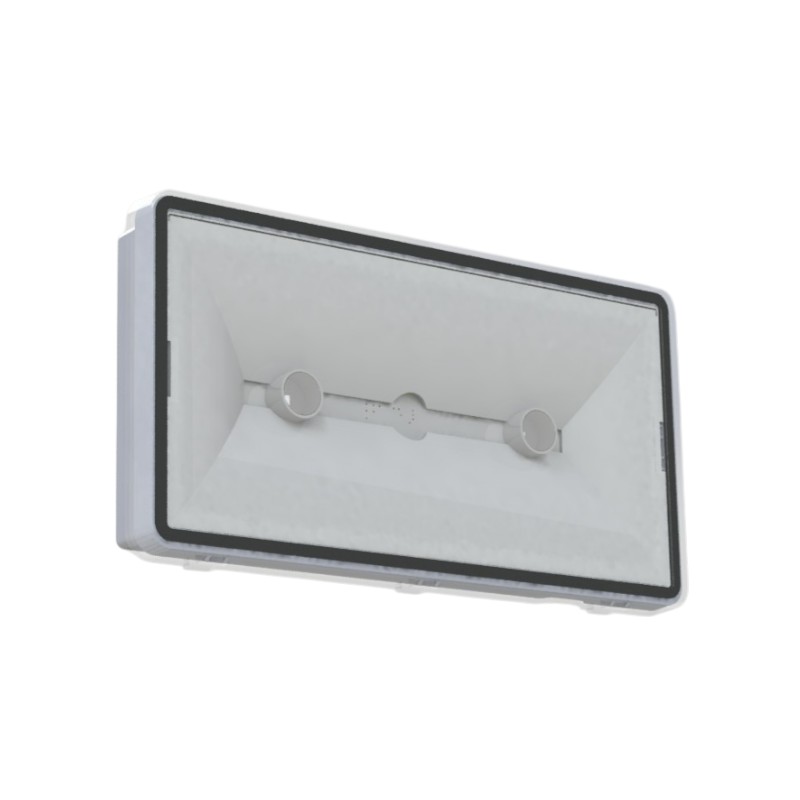

Ledfors Torino Highbay Tek Yüzlü Sıva Üstü Acil Aydınlatma Armatürü

Stok Kodu LF-EMG-ATH-001
Garanti 2 Yıl

Teklif Al

Toplu alımlarda özel fiyat için iletişime geçin

Ledfors Torino Highbay Tek Yüzlü Sıva Üstü Acil Aydınlatma Armatürü, endüstriyel tesisler, depolar, spor salonları ve yüksek tavanlı mekanların acil aydınlatma ihtiyaçlarını karşılamak üzere tasarlanmış üstün performanslı bir acil durum aydınlatma çözümüdür.

**IP65 Korumalı Dayanıklı Yapı:**
Toz ve su geçirmez IP65 koruma sınıfı ile zorlu endüstriyel ortamlarda güvenle kullanılabilir. ABS gövde üzeri PC şeffaf kapak ile darbelere ve dış etkilere karşı maksimum dayanıklılık sunar. -5°C ile +45°C arasında çalışma sıcaklığı ve 75°C gövde sıcaklığı toleransı ile geniş çalışma aralığı sağlar.

**Yüksek Güç LED Seçenekleri:**
2W'tan 8W'a kadar LED güç seçenekleri ile farklı mekan ihtiyaçlarına cevap verir. 240-800 lümen arasında ışık akısı seçenekleri ile 6-12 metre yükseklikteki tavanlarda etkili aydınlatma sağlar. 1 Lux'ta Ø5m - Ø7m kaplama alanı ile geniş alan aydınlatması sunar.

**İleri Batarya Teknolojisi:**
• **Li-Ion Batarya:** 3,7V 2000mAh - Kompakt ve hafif
• **LiFePO4 Batarya:** 3,2V 2000-4000mAh - Uzun ömürlü ve güvenli
• 3 saat kesintide yanma süresi (tüm modellerde)
• 24 saat ilk şarj, 48 saat optimum performans için

**DALI Otomasyon Sistemi:**
DALI protokolü destekli modeller (ATH D3, ATH D5) ile akıllı bina yönetim sistemlerine entegre çalışma imkanı. Merkezi kontrol, test ve izleme özellikleri ile profesyonel kullanım için ideal.

**Merkezi Batarya Sistemi Uyumluluğu:**
Central Battery (CB) modelleri ile merkezi batarya sistemlerine uyumlu çalışma. 24V DC ve 216V DC seçenekleri ile farklı sistem voltajlarına uyum sağlar. Slave tipte çalışarak sistem entegrasyonu kolaylaştırır.

**Tek Yüzlü Tasarım:**
Tek yönlü ışık dağılımı ile hedef alanı odaklanmış şekilde aydınlatır. Highbay (yüksek tavan) uygulamaları için optimize edilmiş ışık dağılım açısı ve yoğunluğu sunar.

**Kolay Montaj ve Etiketleme:**
Sıva üstü veya sıva altı (ankastre) montaj seçenekleri ile esnek kurulum. Tüm aksesuarları dahil kolay montaj standartı. Serigrafi baskılı veya sticker etiket ile standart piktogram şekilleri uygulanabilir. Kablo tavası montaj parçası aksesuar olarak mevcuttur (AATA 170x40mm).

**Class II Elektriksel Güvenlik:**
Topraklama gerektirmeyen Class II elektrik sınıflandırması ile güvenli kullanım. Çift yalıtım sistemi sayesinde ek koruma önlemi gerektirmez.

**Boyutlar ve Yapı:**

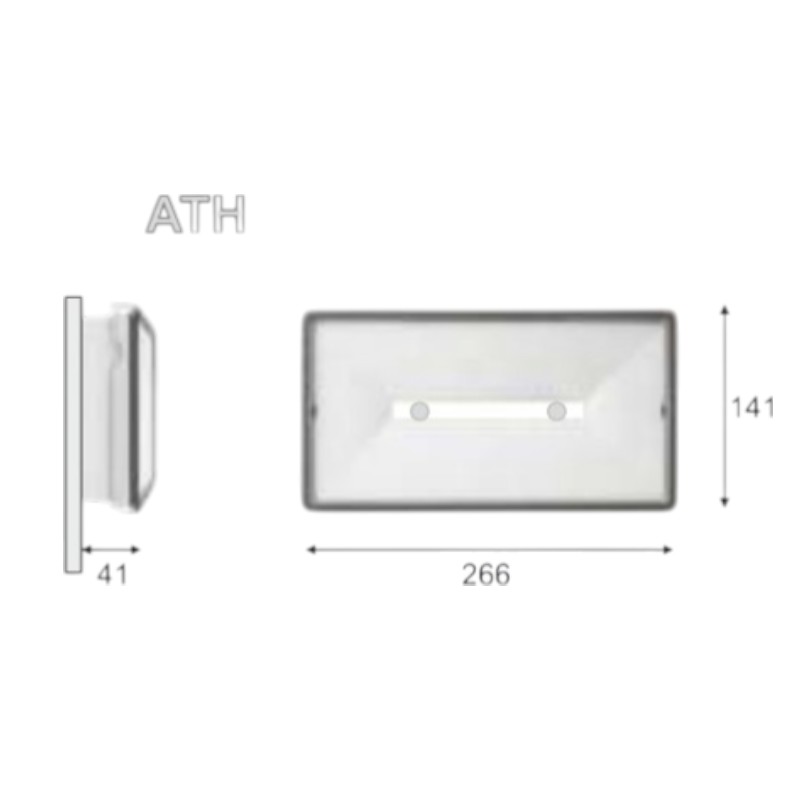

• Ölçüler: 266mm (W) x 141mm (H) x 41mm (D)
• Gövde Malzemesi: ABS (Akrilonitril Bütadien Stiren)
• Kapak Malzemesi: PC şeffaf (Polikarbonat)
• Renk: Beyaz gövde, şeffaf kapak
• Ağırlık: 400-600 gram (modele göre)
• Montaj: Sıva üstü veya sıva altı (ankastre)

**Elektriksel Özellikler:**
• Çalışma Gerilimi: AC 220-240V, 50/60Hz ±10%
• Şebekeden Çekilen Güç: 3W, 5W (modele göre)
• Şarj Süresi: 24 saat (ilk kullanım: 48 saat)
• Acilde Işık Çıkış Gücü: 2-8W (modele göre)
• Elektrik Sınıfı: Class II (topraklamasız)

**LED ve Işık Özellikleri:**
• LED Tipi: SMD LED Teknoloji
• Işık Akısı: 200-800 lümen (modele göre)
• Yanma Süresi: 3 saat (tüm modellerde)
• Işık Dağılımı: Tek yönlü, highbay optimize
• Kaplama Alanı: Ø5m - Ø7m (@1 Lux)
• Montaj Yüksekliği: 6-12 metre

**Model Seçenekleri:**

*Standart Non-Maintained Modeller:*

**ATH N3:**
• Tip: Kesintide Yanan
• LED Gücü: 2W
• Batarya: Li-Ion 3,7V 2000mAh
• Işık Akısı: 240 lümen
• Ağırlık: 470 gram

**ATH N5:**
• Tip: Kesintide Yanan
• LED Gücü: 2x2W (4W toplam)
• Batarya: Li-Ion 2x3,7V 2000mAh
• Işık Akısı: 400 lümen
• Ağırlık: 560 gram

*DALI Otomasyon Modelleri:*

**ATH D3:**
• Tip: DALI Kesintide Yanan
• LED Gücü: 2W
• Batarya: LiFePO4 3,2V 2000mAh
• Işık Akısı: 200 lümen
• Ağırlık: 550 gram

**ATH D5:**
• Tip: DALI Kesintide Yanan
• LED Gücü: 4W
• Batarya: LiFePO4 3,2V 4000mAh
• Işık Akısı: 400 lümen
• Ağırlık: 600 gram

*Merkezi Batarya Sistemi Modelleri (Central Battery):*

**ATH CA5:**
• Tip: CB - 24V DC
• LED Gücü: 5W
• Işık Akısı: 490 lümen
• Ağırlık: 450 gram

**ATH CB5:**
• Tip: CB - 216V DC
• LED Gücü: 5W
• Işık Akısı: 490 lümen
• Ağırlık: 400 gram

**ATH CA8:**
• Tip: CB - 24V DC
• LED Gücü: 8W
• Işık Akısı: 800 lümen
• Ağırlık: 450 gram

**ATH CB8:**
• Tip: CB - 216V DC
• LED Gücü: 8W
• Işık Akısı: 800 lümen
• Ağırlık: 400 gram

**Batarya Teknolojileri:**
• **Li-Ion:** 3,7V 2000mAh - Hafif ve kompakt
• **LiFePO4:** 3,2V 2000-4000mAh - Uzun ömürlü (2000+ şarj döngüsü)
• Batarya Ömrü: 5-8 yıl (LiFePO4), 3-5 yıl (Li-Ion)

**Koruma ve Dayanıklılık:**
• IP Sınıfı: IP65 (Toz ve su geçirmez)
• Çalışma Sıcaklığı: -5°C / +45°C
• Gövde Sıcaklığı: 75°C (maksimum)
• Darbe Dayanımı: Yüksek (ABS+PC yapı)

**Standartlar ve Sertifikalar:**
• EN 60598-1, EN 60598-2-22 (Aydınlatma armatürleri)
• EN 62034 (Acil aydınlatma)
• EN 61347-1 (LED sürücü)
• EMC-2004/108/EC (Elektromanyetik uyumluluk)
• LVD-2006/95/EC (Alçak gerilim direktifi)
• TÜV, CE, EAC, TSE sertifikalı
• RoHS uyumlu (Kurşunsuz)

**Aksesuar:**
• AATA Kablo Tavası Montaj Parçası: 170x40mm, 280 gram

Ledfors Torino Highbay Acil Aydınlatma Armatürü, IP65 koruması ve yüksek performansı ile zorlu ortamlarda kullanım için tasarlanmıştır:

**Endüstriyel Tesisler:**
• Fabrikalar ve üretim hatları
• Yüksek tavanlı üretim alanları
• Depo ve lojistik merkezleri
• Ağır sanayi tesisleri
• Montaj ve paketleme alanları
• Makine parkurları

**Spor ve Etkinlik Alanları:**
• Spor salonları ve kapalı spor tesisleri
• Yüzme havuzları (IP65 koruması)
• Basketbol, voleybol sahaları
• Fitness ve egzersiz salonları
• Etkinlik ve sergi alanları
• Konser ve gösteri mekanları

**Ticari ve Perakende:**
• Hipermarket ve süpermarketler
• Alışveriş merkezi ana alanları
• Toptan satış depoları
• Showroom ve sergi salonları
• Oto galeriler

**Lojistik ve Depolama:**
• Soğuk hava depoları
• Yüksek raflı depolar
• Dağıtım merkezleri
• Kargo terminalleri
• Ardiye ve antrepolar

**Tarım ve Hayvancılık:**
• Seracılık tesisleri (IP65 koruması)
• Tarımsal üretim alanları
• Hayvancılık barınaklarının yüksek kısımları
• Tarım ürünleri depoları

**Diğer Uygulamalar:**
• Otopark üst katları
• Havaalanı hangarları
• Terminal binaları
• Üniversite spor tesisleri
• Askeri tesisler

**Montaj Talimatları:**

**1. Montaj Noktası Belirleme:**
- Tavan yüksekliği: 6-12 metre arası ideal
- Işık kaplama alanını hesaplayın (Ø5m - Ø7m)
- Armatürler arası mesafeyi planlayın
- Elektrik kablosu erişimini kontrol edin

**2. Montaj Tipi Seçimi:**

*Sıva Üstü Montaj:*
- Duvara veya tavana doğrudan montaj
- Montaj delikleri üzerinden vida ile sabitleme
- 4 adet montaj deliği kullanın
- M5 veya M6 vida önerisi

*Sıva Altı (Ankastre) Montaj:*
- 266x141mm açıklık hazırlayın
- Armatürü açıklığa yerleştirin
- Montaj klipsleri ile sabitleyin

*Kablo Tavası Montaj:*
- AATA aksesuar kullanın (170x40mm)
- Kablo tavasına braket ile monte edin
- Armatürü brakete sabitleyin

**3. Elektrik Bağlantıları:**

*Standart ve DALI Modeller için:*
- Şebeke gerilimi: AC 220-240V
- Faz ve Nötr bağlantısı
- Class II olduğu için topraklama GEREKMEZ
- Kablo çapı: 1,5-2,5mm²

*Merkezi Batarya Modelleri için:*
- ATH CA serisi: DC 24V besleme
- ATH CB serisi: DC 216V besleme
- Merkezi batarya sisteminden besleme
- Polariteye dikkat edin (+/-)

**4. Batarya Bağlantısı:**
- Ön kapağı açın (PC şeffaf kapak)
- Batarya konektörünü bağlayın
- Polarite kontrolü yapın
- Kapağı IP65 conta ile kapatın

**5. DALI Sistem Bağlantısı (DALI Modeller):**
- DALI veri hattını bağlayın (2 kablo)
- Adres ayarını yapın (dip switch veya yazılım)
- DALI kontrolcüsü ile haberleşmeyi test edin
- Test ve izleme fonksiyonlarını aktifleştirin

**6. İlk Çalıştırma:**
- Şebeke gerilimini açın
- 24 saat ilk şarj yapın
- Optimum performans için 48 saat bekleyin
- Test butonu ile fonksiyon kontrolü yapın
- Işık şiddetini ölçün (1 Lux hedef)

**7. Etiket Uygulaması:**
- Serigrafi baskı veya sticker etiket
- Standart piktogram şekilleri
- Acil çıkış yönlendirme sembolleri
- Şeffaf kapak üzerine uygulayın

**Bakım ve Test:**
• Aylık görsel kontrol (IP65 conta kontrolü)
• 3 ayda bir fonksiyon testi
• 6 ayda bir tam 3 saatlik süre testi
• Yıllık kapak temizliği (temiz su ve yumuşak bez)
• Batarya ömrü: 5-8 yıl (LiFePO4), 3-5 yıl (Li-Ion)
• PC kapak temizliği: Aşındırıcı kimyasal kullanmayın

**Önemli Uyarılar:**
⚠ Montaj kalifiye elektrikçi tarafından yapılmalıdır
⚠ Class II olduğu için topraklama GEREKMEDİR
⚠ İlk şarj 24-48 saat tamamlanmadan kullanmayın
⚠ IP65 conta bütünlüğünü koruyun (kapak kapatırken)
⚠ Merkezi batarya modellerinde voltaj kontrolü yapın
⚠ DALI modellerinde adres çakışması olmamalı
⚠ Gövde sıcaklığı 75°C'yi geçmemelidir
⚠ -5°C altı ve +45°C üstü sıcaklıklarda kullanmayın

**Avantajlar:**
✓ IP65 toz ve su geçirmez
✓ 2-8W geniş güç seçenekleri
✓ 240-800 lümen ışık aralığı
✓ LiFePO4 ve Li-Ion batarya seçenekleri
✓ DALI otomasyon desteği
✓ Merkezi batarya sistemi uyumlu
✓ 6-12m yüksek tavan kullanımı
✓ Class II elektriksel güvenlik
✓ Serigrafi/sticker etiket seçenekleri
✓ TÜV, CE, TSE sertifikalı

Ürün Açıklaması

Ledfors Torino Highbay Tek Yüzlü Sıva Üstü Acil Aydınlatma Armatürü, endüstriyel tesisler ve yüksek tavanlı mekanlar için özel olarak tasarlanmış IP65 korumalı profesyonel acil aydınlatma çözümüdür. 2-8W LED güç seçenekleri, LiFePO4 veya Li-Ion batarya teknolojisi, DALI otomasyon ve merkezi batarya sistemi desteği ile geniş kullanım yelpazesi sunar. PC şeffaf kapak üzeri ABS gövde, serigrafi baskılı etiket ve kolay montaj sistemi ile yüksek performanslı acil armatür.
